Vzduchem ovládané škrticí ventily: Kompletní průvodce

Jak fungují vzduchem ovládané škrticí ventily

Vzduchem ovládané škrticí ventily regulujte průtok pomocí tlaku stlačeného vzduchu na vnější stranu pružné pryžové manžety, což způsobí, že se manžeta zhroutí dovnitř a přivře se proti sobě. Po uvolnění tlaku vzduchu se přirozená elasticita manžety vrátí do její zcela otevřené polohy a obnoví neomezený průtok otvorem ventilu. Tento princip fungování se zásadně liší od kulových ventilů, šoupátek nebo škrticích ventilů – neexistují žádné vnitřní mechanické součásti, sedla, kotouče nebo vřetena, které by se dotýkaly procesního média. Objímka je jediná smáčená část a celá funkce regulace průtoku je dosažena její elastickou deformací.

Tato konstrukce poskytuje pneumatickým škrticím ventilům sadu výkonnostních charakteristik, které žádný jiný typ ventilu nemůže replikovat ve stejném rozsahu aplikací. Otevřená poloha s plným vrtáním vytváří nulové omezení průtoku a nulové turbulence, když je ventil otevřený, takže je ideální pro abrazivní kaly, viskózní kapaliny a média obsahující pevné látky, které by ucpaly, erodovaly nebo ucpaly běžné vnitřky ventilu. Samočistící účinek manžety při jejím otevírání a zavírání zabraňuje hromadění částic v místě těsnění – přetrvávající problém u sedlových ventilů manipulujících s usazovacími nebo krystalizujícími médii.

Dvě konfigurace ovládání: otevřený typ a uzavřený typ

Vzduchem ovládané škrticí ventily jsou vyráběny ve dvou různých konfiguracích těla, z nichž každá je vhodná pro různé provozní podmínky a typy médií. Pochopení rozdílu je nezbytné pro správnou specifikaci.

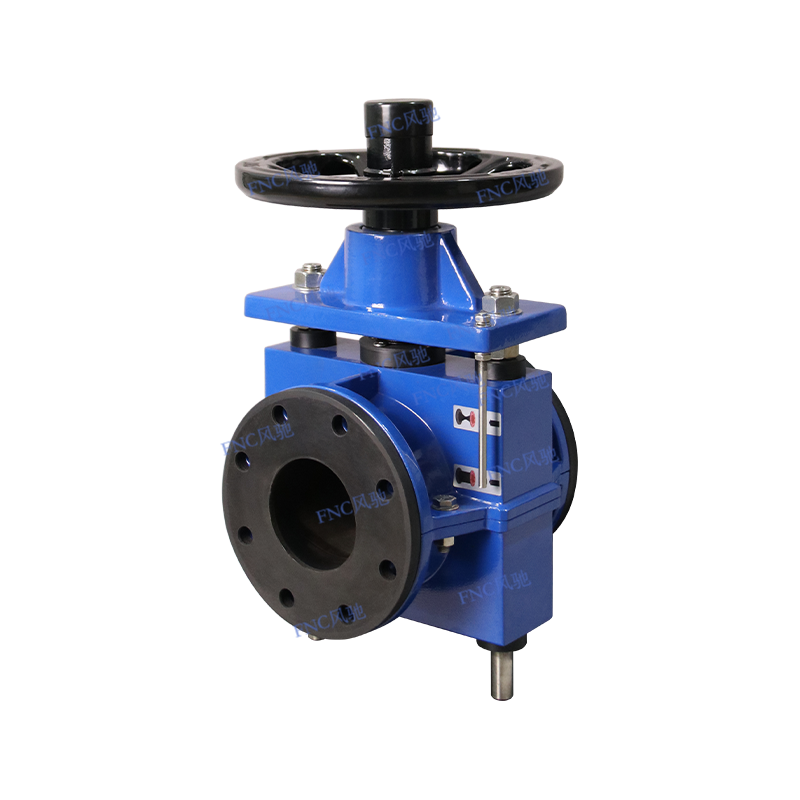

Škrticí ventily s otevřeným tělem

V designu s otevřeným tělem je pryžová manžeta odkryta mezi dvěma koncovými přírubami nebo koncovými spoji, přičemž ovládací mechanismus – obvykle mechanická tyč nebo vzduchem stlačený měch – kontaktuje manžetu zvenčí. Tato konfigurace umožňuje vizuální kontrolu stavu manžety během provozu a usnadňuje rychlou výměnu manžety bez demontáže ventilu z potrubí. Vzduchem ovládané škrticí ventily s otevřeným tělesem jsou běžně specifikovány v aplikacích, kde se očekává značné opotřebení manžety, jako je přenos keramické kaše nebo zpracování minerálů, kde rychlý přístup k údržbě zkracuje prostoje.

Škrticí ventily s uzavřeným tělem

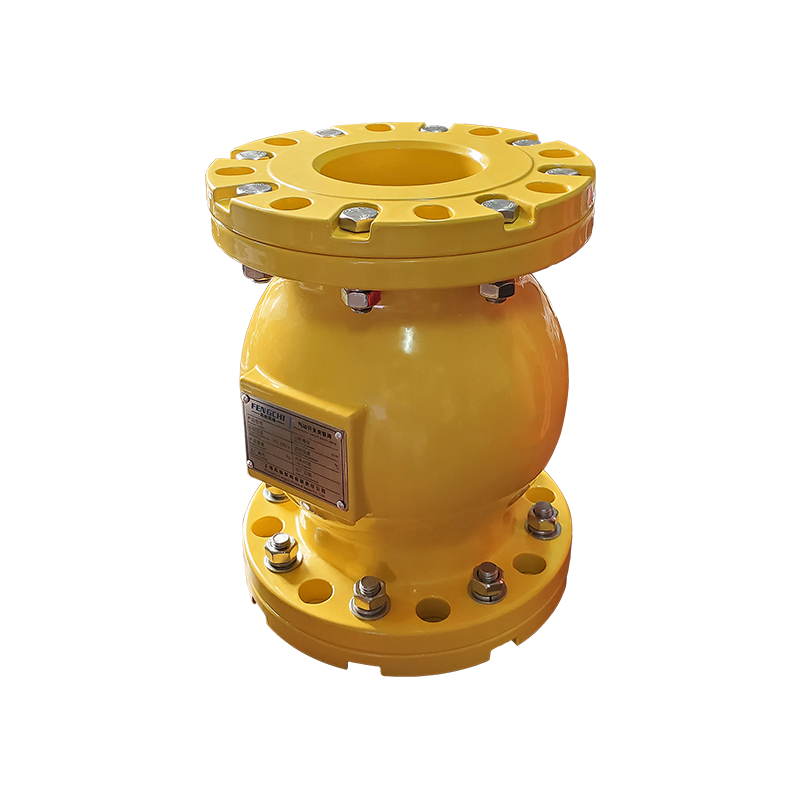

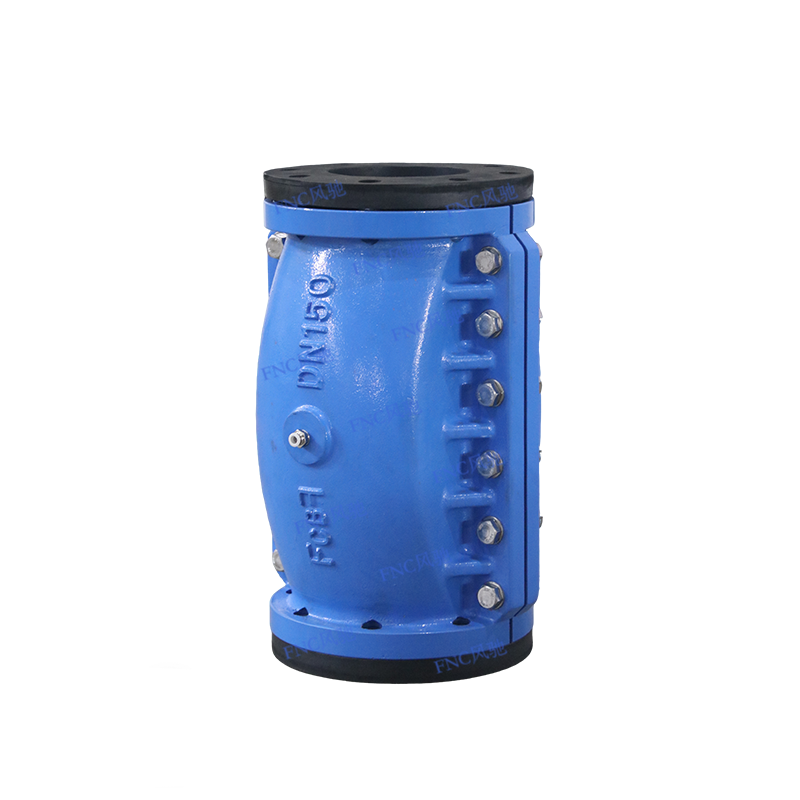

Vzduchem ovládané škrticí ventily s uzavřeným tělesem ukrývají objímku v tuhém kovovém nebo vyztuženém tělese se stlačeným vzduchem přiváděným do prstencového prostoru mezi vnější stěnou objímky a vnitřkem tělesa. Když je na tuto prstencovou komoru aplikován tlak vzduchu, působí rovnoměrně po celém obvodu objímky, čímž se vytváří vysoce konzistentní a symetrické sevření. Tato konfigurace poskytuje vynikající tlakovou izolaci, díky čemuž jsou konstrukce s uzavřeným tělesem standardní volbou pro aplikace s vyšším tlakem a média, která nemohou být ani na okamžik vystavena atmosféře, jako jsou toxické, hořlavé nebo sterilní procesní proudy.

Materiály pouzder a jejich procesní kompatibilita

Objímka je nejkritičtější součástí každého vzduchem ovládaného škrticího ventilu – je to jediná část, která je v kontaktu s procesním médiem a její materiál musí být chemicky kompatibilní s kapalinou, fyzikálně odolný za očekávaných podmínek otěru a tlaku a schopný opakovaného elastického cyklování bez únavového praskání. Výběr materiálu objímky je proto stejně důležitý jako jakýkoli jiný parametr specifikace.

Tloušťka stěny rukávu a počet výztužných vrstev tkaniny také významně ovlivňují výkon. Objímky s těžší stěnou s vícenásobnými výztužnými vrstvami zvládají vyšší vnitřní tlaky a poskytují větší odolnost proti vnějšímu otěru, ale k dosažení úplného uzavření vyžadují vyšší tlak ovládacího vzduchu. Tenkostěnné manžety se uzavírají při nižších tlacích vzduchu a nabízejí větší citlivost pro škrticí aplikace, ale mají nižší tlak. Vždy specifikujte konstrukci objímky ve spojení s rozsahem provozního tlaku a přívodem ovládacího vzduchu dostupným v místě instalace.

Odvětví a aplikace, kde jsou pneumatické škrticí ventily Excel

Jedinečný provozní princip vzduchem ovládaných škrticích ventilů z nich dělá preferovanou – a v mnoha případech jedinou praktickou – volbu v celé řadě průmyslových odvětví, která manipulují s obtížnými médii, která by rychle zničila konvenční konstrukce ventilů.

Těžba a zpracování nerostů

Důlní provozy představují největší jednotlivý aplikační sektor pro pneumatické škrticí ventily. Rudné kaly, hlušina, uhelná promývací voda a minerální koncentráty jsou vysoce abrazivní a často obsahují hrubé pevné látky, které by během týdnů provozu narušovaly kovová sedla ventilů a kotouče. Pryžová objímka škrticího ventilu pružně absorbuje nárazy abrazivních částic a rozděluje opotřebení po celém povrchu objímky, místo aby je soustředila na dosedací linii. V dobře navržených důlních zařízeních dosahují pouzdra škrticích ventilů běžně životnost měřenou v měsících, kdy konkurenční typy ventilů selžou během několika dní.

Voda a čištění odpadních vod

Komunální a průmyslové úpravny vody specifikují vzduchem ovládané škrticí ventily pro manipulaci s kalem, vypouštění pískové komory, řízení zpětného proplachu filtru a linky pro dávkování chemikálií. Samočistící uzavírací akce zabraňuje hromadění kalu v sedle ventilu – chronický problém údržby šoupátkových a škrticích ventilů v těchto zařízeních. EPDM návleky poskytují chemickou odolnost potřebnou pro kontakt s roztoky chlóru, síranem železitým a polymerními flokulanty používanými v procesech úpravy.

Potraviny, nápoje a farmacie

V hygienických procesních aplikacích splňuje hladký otvor manžety škrticího ventilu bez štěrbin požadavky na čištění na místě (CIP) a sterilizaci na místě (SIP), které mnoho běžných ventilů nemůže splnit. Materiály rukávů vhodné pro potraviny a vyhovující FDA umožňují přímý kontakt s potravinářskými produkty, nápoji a farmaceutickými meziprodukty bez rizika kontaminace. Úplná absence vnitřních součástí ventilu eliminuje mrtvé zóny a body zachycení produktu, které vytvářejí mikrobiální úkryt v membránových a sedlových ventilech.

Chemické a průmyslové zpracování

Chemické závody používají vzduchem ovládané škrticí ventily pro korozivní kyselé a alkalické kaly, krystalizující média a vysoce viskózní kapaliny, kde by běžné ventilové vnitřky byly napadeny nebo zablokovány. Schopnost specifikovat materiál pouzdra nezávisle na materiálu těla umožňuje inženýrům optimalizovat chemickou odolnost pro konkrétní procesní chemii při zachování strukturální integrity těla ventilu v okolním prostředí.

Dimenzování a ovládací tlak: Klíčové parametry specifikace

Správné dimenzování vzduchem ovládaných hadicových ventilů vyžaduje zvážení několika vzájemně souvisejících parametrů. Jejich správné provedení ve fázi specifikace zabrání jak výpadkům výkonu, tak předčasnému opotřebení pouzdra v provozu.

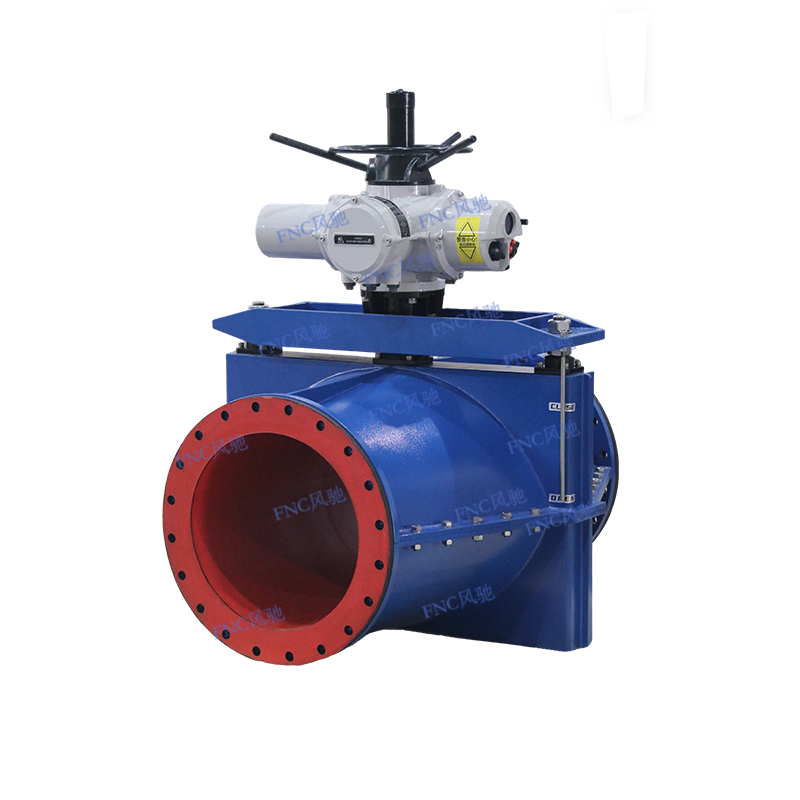

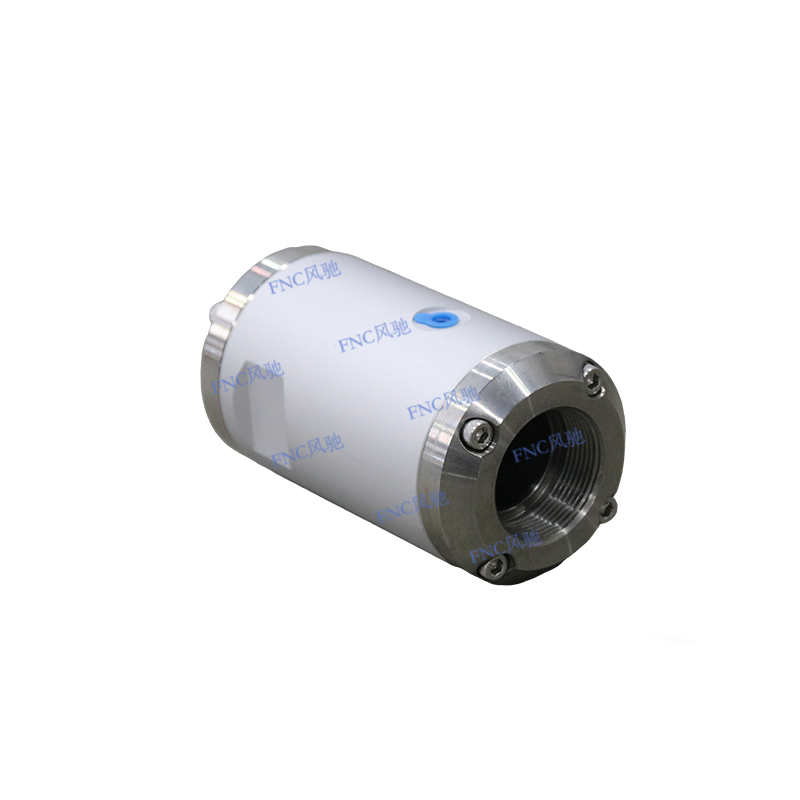

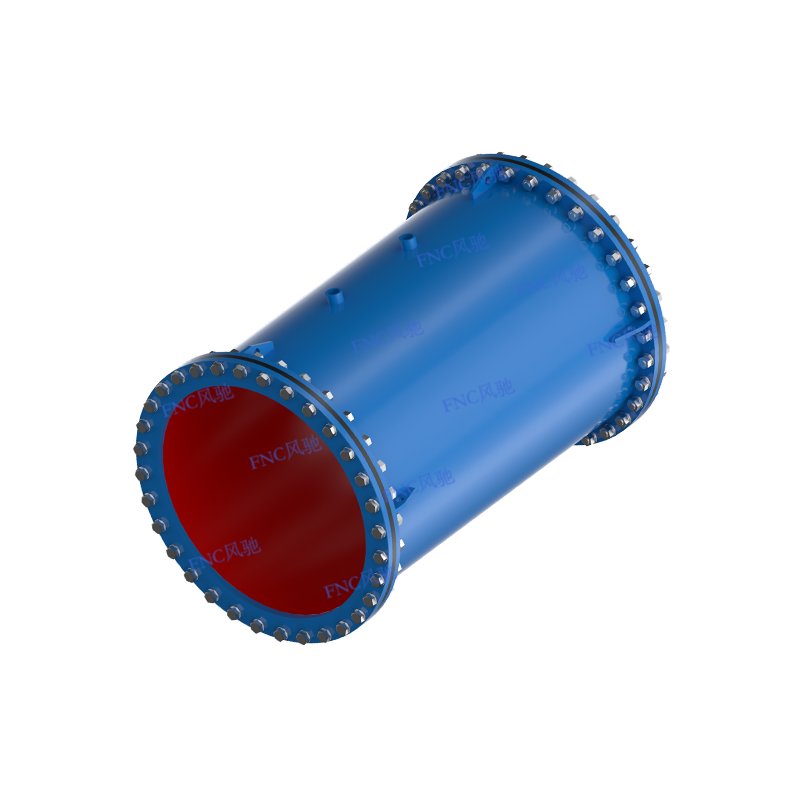

• Shoda velikosti čáry — Škrticí ventily jsou k dispozici od DN15 (½ palce) až do DN600 (24 palců) a více pro zakázkové aplikace. Vrtání ventilu by mělo přesně odpovídat vrtání potrubí, aby se zachovaly průtokové charakteristiky s plným vrtáním a zabránilo se opotřebení objímky způsobené turbulencí při přechodech velikosti.
• Jmenovitý provozní tlak — Jmenovitý tlak v objímce musí překročit maximální tlak v systému včetně vodních rázů a rázů. Typické uzavírací ventily ovládané vzduchem jsou dimenzovány od 3 barů do 10 barů v závislosti na konstrukci pouzdra a velikosti otvoru, přičemž větší otvory mají obecně nižší tlakové jmenovité hodnoty kvůli zvýšené síle potřebné k uzavření pouzdra proti tlaku v potrubí.
• Ovládací tlak vzduchu — Aby bylo dosaženo spolehlivého úplného uzavření, musí tlak spouštěcího vzduchu překročit tlak v potrubí o hranici specifikovanou výrobcem – obvykle 1,5 až 2násobek tlaku v potrubí u konstrukcí s uzavřenou nástavbou. Před specifikací ventilu ověřte, zda je dostupný tlak vzduchu pro přístroj v místě instalace dostatečný, protože nedostatečný ovládací tlak je nejčastější příčinou neúplného uzavření a následného opotřebení pouzdra.
• Bezpečná poloha — Vzduchem ovládané škrticí ventily mohou být konfigurovány jako otevřené (objímka otevřená při ztrátě přívodu vzduchu) nebo zavřená (objímka uzavřená při ztrátě přívodu vzduchu) v závislosti na bezpečnostních požadavcích procesu. Fail-closed je běžnější konfigurace a je dosaženo s normálně uzavřeným elektromagnetickým ventilem na přívodním potrubí vzduchu. Konfigurace při selhání otevření vyžadují vratnou pružinu nebo systém vzduchojemu k udržení otevřené polohy pouzdra při ztrátě vzduchu.
• Frekvence cyklu — Únavová životnost manžety přímo souvisí s počtem cyklů otevření-zavření. Aplikace vyžadující vysokou frekvenci cyklů – jako je dávkové dávkování nebo pneumatické dopravníky – by měly specifikovat návleky s vyššími cykly a plánovat preventivní výměnu návleků spíše na základě počtu cyklů než podle kalendářního času.

Instalace, údržba a výměna objímky

Jednou z provozně nejvýznamnějších výhod pneumatických škrticích ventilů je jednoduchost jejich požadavků na údržbu. Bez vnitřních kovových součástí, které by korodovaly, erodovaly nebo zadíraly, se program údržby téměř zcela redukuje na pravidelnou kontrolu a výměnu manžety – což je úkol, který nevyžaduje žádné speciální nástroje a lze jej dokončit během několika minut u většiny konstrukcí s otevřeným tělem bez demontáže těla ventilu z potrubí.

Orientace instalace je flexibilní – vzduchem ovládané škrticí ventily lze instalovat do horizontálních, vertikálních nebo úhlových potrubí bez kompromisů ve výkonu, ačkoli vertikální instalace s průtokem směrem dolů je preferována pro média obsahující těžké pevné látky, aby se zabránilo usazování v manžetě, když je ventil uzavřen. Těleso ventilu by mělo být podepřeno nezávisle na potrubí, aby se zabránilo přenosu napětí potrubí na spoje konců objímky, což může způsobit předčasné selhání těsnění příruby.

Rutinní kontrola by se měla zaměřit na vnější povrch objímky, zda nedošlo k popraskání povrchu, puchýřům nebo ztvrdnutí, což naznačuje chemické napadení nebo tepelnou degradaci, a na kvalitu uzávěru – ventil, který již nedosahuje uzavření s nulovým únikem navzdory správnému ovládacímu tlaku, má pouzdro na konci životnosti a jeho výměna by měla být naplánována před úplným selháním. Udržování zásob náhradních návleků ve správném materiálu a velikosti ve skladu závodu eliminuje dlouhé prostoje, když je nutná nouzová výměna návleků, a je považováno za nejlepší postup v jakémkoli zařízení provozujícím více vzduchem ovládaných škrticích ventilů v kritickém provozu.
