Výrobce šoupátkových ventilů kalových nožů pro abrazivní služby a služby s vysokým obsahem pevných látek

Anhui Fengchi Pump Valve Manufacturing Co., Ltd. navrhuje a vyrábí Šoupátkové ventily pro kalový nůž pro těžbu, zpracování nerostů, dopravu hlušiny, výrobu energie, chemické závody, rafinérie oxidu hlinitého, linky na výrobu cementu a celulózy a papíru. Náš sortiment pokrývá standardní izolační povinnosti prostřednictvím vysokotlakého kalového provozu, s průtokovými cestami s plným průměrem, nerezovými uzávěry a vyměnitelnými elastomerovými těsnícími pouzdry.

Řady KGV-D, KGV-A, KGV-H a KGV-PU vyrábíme ve velikostech DN50–DN1500, s tlaky do 51 bar u vysokotlakého provedení. Každý ventil je nakonfigurován kolem aktuálního pracovního bodu: médium, obsah pevných látek, velikost částic, tlak v potrubí, teplota a ovládací rozhraní.

Naše řada šoupátkových ventilů pro kalové nože

Čtyři modelové řady pokrývají většinu úkolů izolace abrazivních kalů. Rozdíly spočívají v konstrukci karoserie, tloušťce vtoku, uspořádání těsnění a tlakové kapacitě, takže výběr se řídí spíše podmínkami procesu než jediným výchozím modelem.

Model Zaměření designu Typická aplikace Klíčová funkce

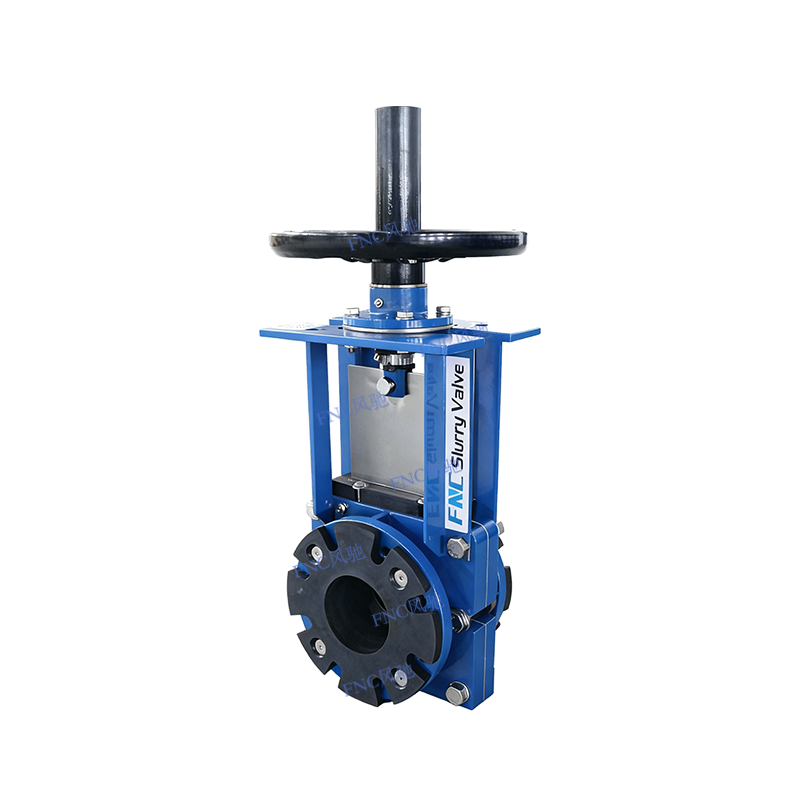

Nožová šoupátka KGV-D Obecná izolace kejdy Chemie, uhlí, cukr, odpadní vody, výroba papíru Střihová brána, celovrtá, uzávěr V. třídy

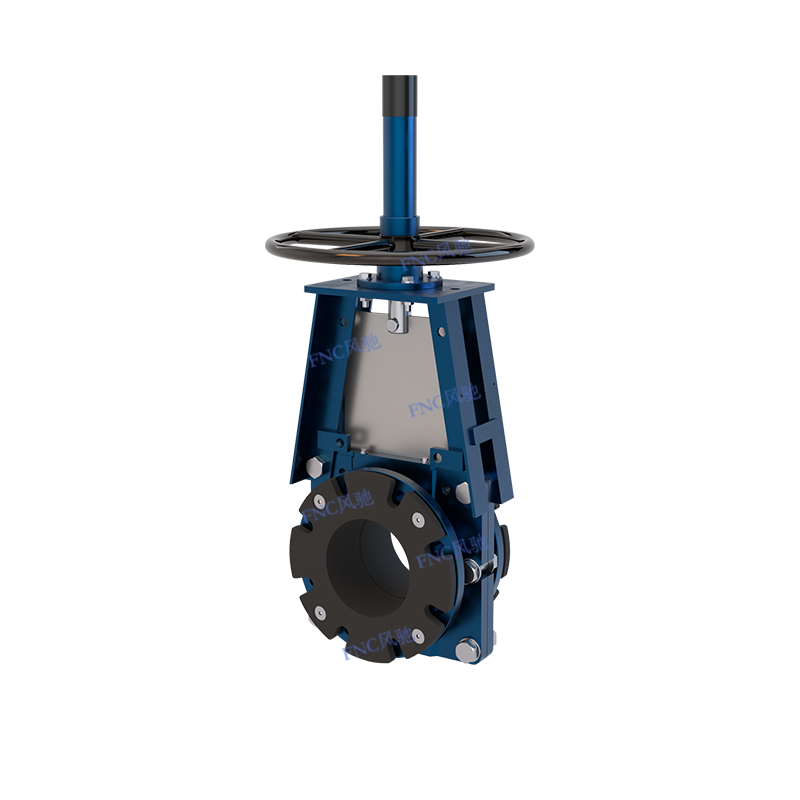

Nožová šoupátka KGV-A Standardní abrazivní média Těžba, elektrárny, ocel, cement Dvousedlové obousměrné těsnění
Nožová šoupátka KGV-H Vysokotlaké vedení na kejdu Dálkové potrubí, výtlak čerpadla Jmenovitý tlak 51 bar, zesílené tělo, silná brána
KGV-PU nožová šoupátka Obsluha odolná proti opotřebení Suspenze jemných částic, korozivní média Plně lemované tělo, PU těsnící prvky

Přizpůsobení aplikace a podmínky procesu

Kalová nožová šoupátka jsou izolační zařízení, nikoli regulační ventily. Nejlépe fungují tam, kde se musí potrubí spolehlivě otevřít nebo zavřít při vysokém zatížení pevnými látkami a kde přímý otvor zabraňuje usazování nebo přemostění materiálu. Typická místa instalace zahrnují vratné potrubí hlušiny, výtlačné sběrače čerpadla, izolaci cyklónového přívodu, podtok zahušťovače a systémy manipulace s popelem.

  • Těžba a zpracování nerostů: rudná kaše, hlušina, koncentrační linky, cyklonové krmení.
  • Výroba energie: spodní popel, kal z popílku, kal z FGD vápence.
  • Chemikálie a oxid hlinitý: abrazivní chemické kaše, červené bahno, zbytky bauxitu.
  • Buničina a papír: vysokokonzistentní buničina, papírovina, nátěrové hmoty.
  • Cement a ocel: kejda pro sběr prachu, okuje, manipulace se struskou.

Média s vláknitým obsahem, velkými částicemi nebo rychlým usazováním těží z působení střižného uzávěru a absence dutiny sedla. Tam, kde proces vyžaduje škrcení, doporučujeme spárovat nožové šoupátko s nulovým únikovým škrticím ventilem nebo vzduchem ovládaným škrticím ventilem pro modulační provoz.

Kritické specifikace a možnosti konfigurace

Každý ventil KGV je sestaven podle konfiguračního listu. Následující parametry definují mechanickou obálku, těsnicí výkon a ovládací rozhraní.

Parametr Standardní rozsah Možnosti
Jmenovitý průměr DN50–DN1500 Vlastní velikosti na vyžádání
Hodnocení tlaku norma PN16; až 51 bar (KGV-H) PN10, PN16, PN25, PN40, ANSI B16,5 150
Třída úniku Třída V Bublinkotěsné uzavření na straně po proudu
Materiál těla Tvárná litina, SS304 Ocel litá, ostatní druhy nerezu
Materiál brány SS316 SS304, 2205, 2507 duplex
Těsnicí pouzdro NR, EPDM, NBR Teplota až 160°C s volitelnými elastomery
Připojení Oplatka, příruba, očko Závitové, svařované, svěrné, vysokotlaké
Aktivace Ruční kolo, šnekový převod Pneumatické zapínání a vypínání, pneumatické modulační, elektrické, hydraulické, kombinované

Integrace ovládání a automatizace

Dodáváme ovládání ruční, pneumatické, elektrické, hydraulické a kombinované. Konstrukce držáku umožňuje sejmout dříkovou matici shora a vyměnit ji na místě pro ovládání válce nebo kuželového ozubeného kola bez svařování, což zjednodušuje pozdější modernizace automatizace.

  • Ruční ruční kolo: DN15–DN100, ≤PN16, nízké náklady a minimální údržba.
  • Šneková převodovka: DN50–DN400, ≤PN25, zesílení točivého momentu pro větší brány.
  • Pneumatické zapínání a vypínání: DN100–DN1200, ≤PN40, odezva 1–5 sekund, vhodné pro vysokofrekvenční cyklování.
  • Pneumatická modulace: pro kontrolované polohování tam, kde je vyžadován částečný zdvih.
  • Elektrické a hydraulické: konfigurace zapnuto-vypnuto, modulace nebo konfigurace odolné proti výbuchu.

Zpětná vazba polohy, solenoidové ventily a koncové spínače jsou specifikovány tak, aby odpovídaly řídicímu systému závodu. Polohovací konzoly pro otevření/zavření jsou standardní pro velikosti DN400 a nižší, přičemž čepy s pevnou polohou jsou k dispozici z výroby nebo jsou připraveny uživatelem.

Materiály, odolnost proti opotřebení a design těsnění

Těsnící systém využívá dvě odolná elastomerová pouzdra, která se přitlačují k bráně a vytvářejí uzávěr na slepé desce. Žádné kovové součásti nejsou v kontaktu s kaší a není zde žádná dutina sedadla, kde by se mohly hromadit pevné látky. Sekundární těsnění je dynamicky samonastavovací a mazané, takže nevyžaduje pravidelné seřizování těsnění.

  • Průtoková dráha s plným otvorem bez překážek snižuje turbulence a tlakové ztráty.
  • Brána s ostřím nože prořezává usazené pevné látky a škrábe těsnicí povrch.
  • Vyměnitelná těsnicí pouzdra lze vyměnit na místě bez demontáže ventilu z potrubí.
  • Kontrolovatelný splachovací zdvih zabraňuje nadměrnému zasunutí brány a snižuje namáhání pouzdra.
  • Všechny šrouby jsou opatřeny pojistnými podložkami pro odolnost proti vibracím.

Zajištění kvality a dodržování předpisů

Náš výrobní systém je certifikován podle ISO 9001, ISO 14001, ISO 45001 a ISO 50001. Produkty nesou certifikaci CE, RoHS a TR-CU (EAC). Vlastní zařízení na vulkanizaci a rafinaci pryže spolu se zařízeními na testování surovin podporují elastomerní komponenty, které určují životnost těsnění při brusném provozu.

Každý ventil je před expedicí testován tlakem a sedlem. Zkušební certifikáty, materiálové certifikáty a rozměrové záznamy jsou vypracovány podle požadavků projektové dokumentace dohodnutých ve fázi zakázky.

Instalace, údržba a servis

Šoupátka s kalovým nožem se instalují mezi příruby bez nutnosti dalších těsnění, protože těsnicí pouzdra přímo izolují střední tlak. Ventil lze namontovat v libovolné orientaci, ale svislé vedení a výtlačná místa čerpadla těží z vysokotlaké konstrukce KGV-H.

  • Vrata lze zcela vyjmout z kejdy v otevřené poloze pro kontrolu nebo výměnu.
  • Těsnící pouzdra jsou vyměnitelná na místě bez svařování nebo speciálního nářadí.
  • Mazací systém podporuje dlouhé intervaly mezi servisními zásahy.
  • Náhradní pouzdra, brány a sekundární těsnění jsou k dispozici jako samostatné položky.

Informace, které používáme ke konfiguraci vašeho řešení

K přípravě firemní konfigurace a nabídky potřebujeme následující projektová data. Tam, kde některé hodnoty ještě nejsou pevně dané, můžeme vycházet z návrhu a potvrdit konečný výběr ve fázi schvalování výkresu.

Vstup Proč na tom záleží
Střední a pevný obsah Určuje elastomer pouzdra, materiál brány a velikost otvoru
Velikost a tvar částic Ovlivňuje střihovou sílu a míru opotřebení na hraně brány
Tlak a teplota v potrubí Nastavuje třídu tlaku, tloušťku těla a třídu elastomeru
Velikost potrubí a standard připojení Definuje vrtání příruby, tváří v tvář a instalační obálku
Aktivace and control interface Odpovídá typu pohonu, zdvihu, zpětné vazbě a řídicímu napětí zařízení
Pracovní cyklus a orientace instalace Ovlivňuje velikost aktuátoru a konfiguraci držáku
Požadavky na dokumentaci a certifikaci Určuje zkušební certifikáty, sledovatelnost materiálu a značení

Odešlete údaje o pracovních bodech a liniích prostřednictvím poptávkového formuláře a my vám zašleme doporučení modelu, rozměrový výkres a cenovou nabídku. Pro linky, které také vyžadují škrcení nebo izolaci s nulovým únikem, můžeme kombinovat nožová šoupátka s hadicovým čerpadlem a technologií škrticích ventilů ze stejné výrobní základny.

Často kladené otázky

Jaký je rozdíl mezi modely KGV-D, KGV-A, KGV-H a KGV-PU?

KGV-D je náš obecný oddělovací ventil pro kal se střižným uzávěrem a uzávěrem třídy V. KGV-A používá dvousedlové dvousměrné těsnění pro standardní abrazivní média. KGV-H je vysokotlaká verze dimenzovaná na 51 bar se zesíleným tělem a silnějším uzávěrem. KGV-PU je plně lemovaná konstrukce odolná proti opotřebení pro jemné částice a korozivní kaly.

Lze ventil opravit na místě bez demontáže z potrubí?

Ano. V otevřené poloze je uzávěr z nerezové oceli zcela vytažen z kejdy, což umožňuje kontrolu nebo výměnu bez demontáže ventilu. Těsnicí pouzdra jsou vyměnitelná na místě a dříkovou matici lze sejmout shora pro výměnu pohonu bez svařování.

Jaké možnosti ovládání jsou k dispozici pro automatizaci?

Dodáváme ruční kolo, šnekovou převodovku, pneumatické zapínání-vypínání (jednočinné nebo dvojčinné), pneumatické modulační, elektrické zapínání-vypínání nebo modulační, nevýbušné elektrické, hydraulické a kombinované ruční-pneumatické nebo ručně-elektrické ovládání. Zpětná vazba polohy a rozhraní elektromagnetu jsou nakonfigurovány tak, aby odpovídaly řídicímu systému závodu.

Jaký rozsah tlaku a teploty pokrývají standardní pryžové manžety?

Standardní pryžové návleky zvládnou minerální kal, bahno a papírovou drť až do 80°C. Volitelné elastomerové manžety rozšiřují teplotní rozsah až do 160 °C, přičemž kompatibilita médií závisí na zvolené těsnicí hmotě.

Která průmyslová odvětví používají suspenzní šoupátka Fengchi?

Naše armatury jsou instalovány v těžbě a úpravě nerostů, dopravě hlušiny, výrobě energie, chemických závodech, rafineriích oxidu hlinitého, cementárnách, ocelárnách, celulózkách a papírnách, cukrovarnictví a čistírnách odpadních vod.

Jak získám cenovou nabídku pro konkrétní linku?

Uveďte médium, obsah pevných látek, velikost částic, tlak v potrubí, teplotu, velikost potrubí, standard připojení, požadavky na ovládání a potřeby dokumentace. Potvrdíme model, materiály a pohon, poté vystavíme rozměrový výkres a cenovou nabídku.
