Údaje o výkonu

Jmenovitý průměr: DN50 ~ DN1500
Jmenovitý tlak: PN16
Třída úniku: Třída V
Použitelná média: Pro standardní pryžové návleky: minerální kaše, bláto, papírová drť atd. Pro další volitelné pryžové manžety: Použitelná média se liší v závislosti na těsnícím balení a podle toho se také liší teplotní kompatibilita.
Rozsah teplot: Pro standardní pryžové manžety: ≤ 80°C. Pro další volitelné pryžové manžety: Až 160°C.
Průtoková charakteristika: Plný průměr, neomezený průtok

Způsoby připojení a ovládání

Typ připojení: Wafer, Přírubový, Vysokotlaký , Lug , Se závitem , Svařované , Svorka
Způsob ovládání: Ruční (ruční kolečko / Šneková převodovka), Pneumatický typ zapnuto-vypnuto (jednočinný/dvojčinný), Pneumatický modulační typ, Elektrický ( Typ zapnuto-vypnuto / Modulační typ / Nevýbušné) , Hydraulické ovládání, Kombinované ovládání ( Manuální-pneumatické / Ruční-Elektrický)

Použitelné scénáře: Těžba, fosforový průmysl, elektrárny, ocelářský a další kovoprůmysl, celulózový a papírenský průmysl, chemické závody, průmysl oxidu hlinitého, cementárny, atd.

Přizpůsobení je k dispozici na základě požadavků.

Vlastnosti produktu

100% bublinotěsné těsnění zajišťuje absolutní nulový únik na straně po proudu;
Dvousedlové provedení umožňuje obousměrný průtok a uzavření ventilu;
Průtok bez překážek eliminuje turbulence a snižuje tlakovou ztrátu, když tekutina prochází ventilem;
Žádná dutina sedla, která zabraňuje hromadění pevných částic a zajišťuje spolehlivé uzavření šoupátka ventilu;
Sekundární těsnění s dynamickým samočinným nastavením;
Není potřeba těsnění vtoku nebo vřetene, což eliminuje úniky těsnění a údržbářské práce;
Dlouhotrvající a odolný mazací systém;
Žádné kovové součásti v přímém kontaktu s kaší;
Flexibilní konstrukce držáku: vřetenová matice může být demontována shora a vyměněna na místě pro ovládání válce nebo ovládání kuželového kola bez svařování;
Polohovací konzoly pro otevření/zavření jsou standardní pro velikosti DN400 a nižší a lze vybrat kolíky s pevnou polohou dodávané továrnou nebo připravené uživatelem.

Designové prvky

Konstrukce držáku pro velké zatížení využívá horní odnímatelnou dříkovou matici, což usnadňuje instalaci kuželových převodů nebo pneumatických pohonů bez svařování;
Polohovací konzoly pro otevření/zavření jsou standardní (pro velikosti DN400 a nižší);
V otevřené poloze lze nerezový uzávěr zcela vyjmout z kejdy, což umožňuje kontrolu nebo výměnu uzávěru bez demontáže ventilu;
Brána z nerezové oceli 316 je standardní konfigurace;
Dynamicky samonastavitelné sekundární těsnění udržuje mazání;
Na místě vyměnitelné elastické těsnicí pouzdro FENGCHI pro snadnou instalaci;
Průtok bez překážek, žádný kontakt kov na kov, žádné vodicí bloky nebo klínovité drážky;
Konstrukce s dvojitým těsněním poskytuje uzavření typu "slepé desky" při zavření ventilu; těsnicí pouzdra těsně sedí, aby izolovala střední tlak, což eliminuje potřebu těsnění přírub;
Standardní vrtání příruby tělesa ventilu z jednoho kusu je PN10, volitelně s vrtáním PN16/ANSI B16,5/150;
Kontrolovatelný zdvih splachovací oblasti zabraňuje příliš hlubokému zasunutí brány do těsnícího pouzdra v zavřené poloze, snižuje namáhání těsnícího pouzdra a možnost protržení pouzdra; všechny šrouby jsou zespodu opatřeny pojistnými podložkami.

Materiály

Materiál těla ventilu: tvárná litina, SS304 nebo jiné
Materiál pouzdra: NR, EPDM, NBR atd.
Materiál dříku ventilu: SS304
Materiál brány: SS304, 316, 2205, 2507
Materiál spojovacího materiálu: SS201, 304, 316
Materiál sekundárního těsnění: EPDM

Přizpůsobení je k dispozici na základě požadavků.

Tabulka výběru typu připojení šoupátkového šoupátka pro kalový nůž( Pouze pro referenci)

Typ připojení	Vhodný rozsah velikostí	Rozsah hodnocení tlaku	Hlavní výhody
Přírubové připojení	DN15~DN2000	PN10~PN40	Pevné spojení, spolehlivé těsnění, odolné vůči kaši náraz, snadná montáž/demontáž a pohodlná pro pozdější údržbu a výměnu ventilů
Připojení oplatky	DN15~DN600	≤PN16	Kompaktní konstrukce, malé rozměry, nízká hmotnost, šetří instalační prostor a náklady, vhodné pro rychl požadavky na instalaci
Spojení s výstupkem	DN100~DN600	PN10~PN25	Flexibilní instalace, umožňuje nezávislou demontáž ventilu bez ovlivnění potrubního systému, vynikající těsnění výkon ve srovnání s běžnými připojeními typu wafer
Závitové připojení	DN15~DN50	≤PN10	Jednoduchá konstrukce, rychlá instalace, nízké náklady, kompaktní velikost vhodná do úzkých prostor
Svařovaný spoj	DN15~DN300	PN40~PN160	Nulové riziko úniku, vysoká pevnost spojení, odolný na vysoký tlak, vibrace a nárazy kalu, vhodné pro dlouhodobý fixní provoz
Svorkové připojení	DN15~DN100	≤PN16	Rychlá montáž a demontáž, žádné slepé uličky, snadno se čistí, splňuje hygienické požadavky

Tabulka výběru způsobu ovládání šoupátkového ventilu kalového nože （ Pouze pro referenci)

Kategorie aktivace	Specifický typ	Vhodný rozsah velikostí	Rozsah hodnocení tlaku	Hlavní výhody

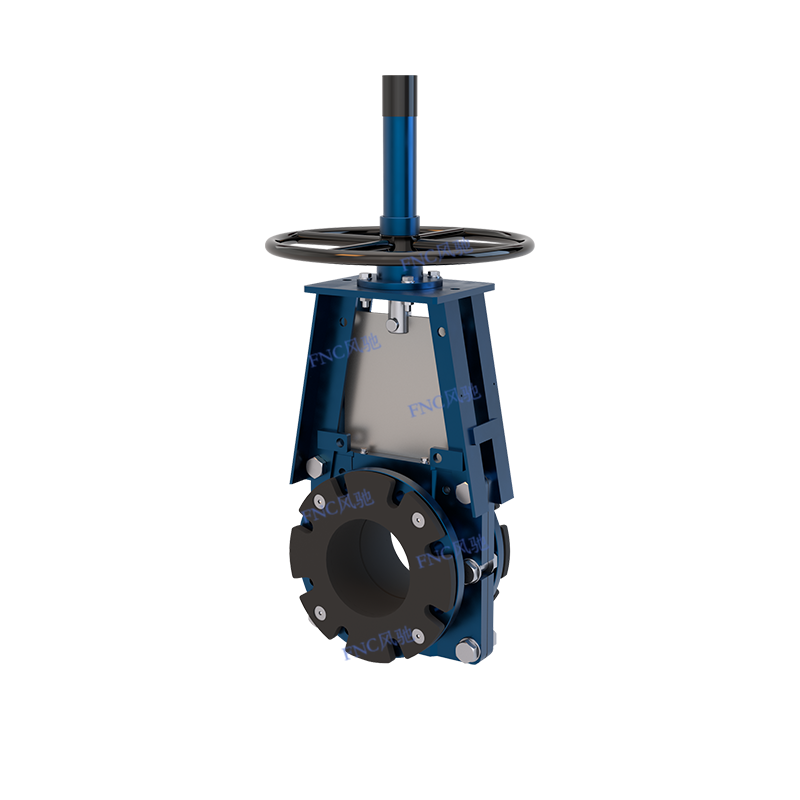

Ruční ovládání	Ovládání ručního kola	DN15~DN100	≤PN16	Nízká cena, extrémně nízká poruchovost, minimální údržba, intuitivní ovládání

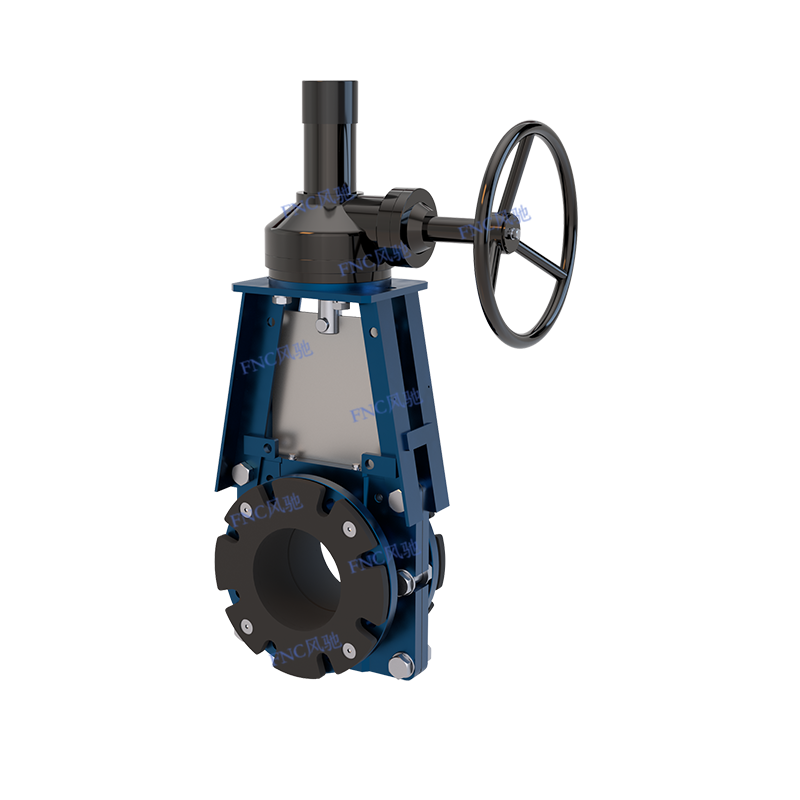

Ruční ovládání	Ovládání šnekového převodu	DN50~DN400	≤PN25	Výrazné zesílení točivého momentu, plynulý chod, vysoká přesnost otevírání/zavírání, zabraňuje nárazu kalu na bránu

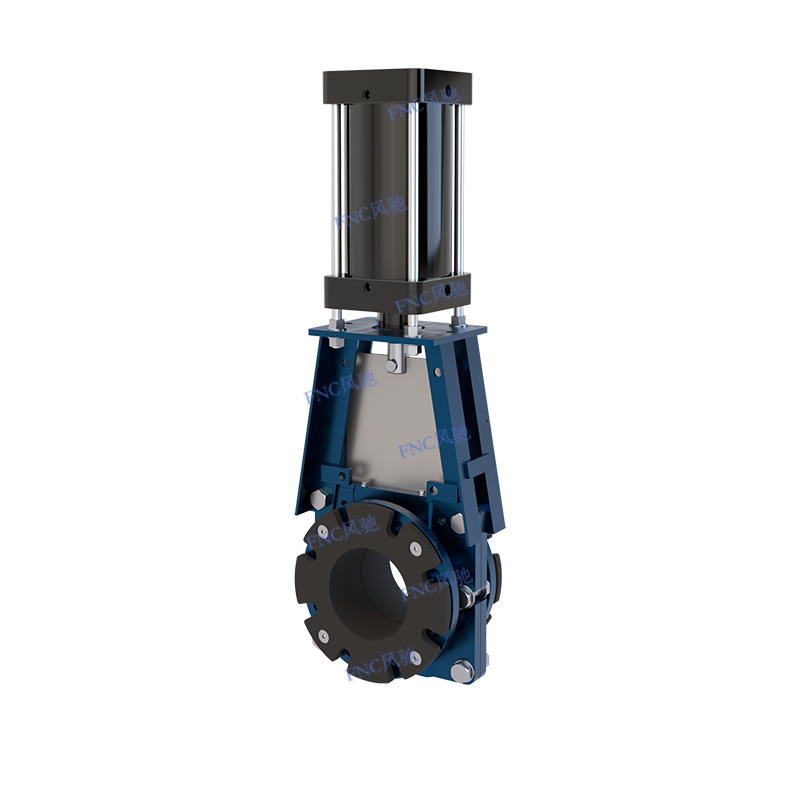

Pneumatické ovládání	Pneumatický typ zapnuto-vypnuto (jednočinný/dvojčinný)	DN100~DN1200	≤PN40	Rychlá odezva (1~5 sekund), odolná vůči drsnému prostředí (prachuvzdorná, odolná proti výbuchu), vhodná pro vysokofrekvenční provoz, zabraňuje ucpání kejdy
Pneumatické ovládání	Pneumatický modulační typ	DN50~DN800	≤PN40	Vysoká přesnost regulace, přesné řízení průtoku, zabraňuje nárazům na potrubí, vhodné pro řízení s uzavřenou smyčkou

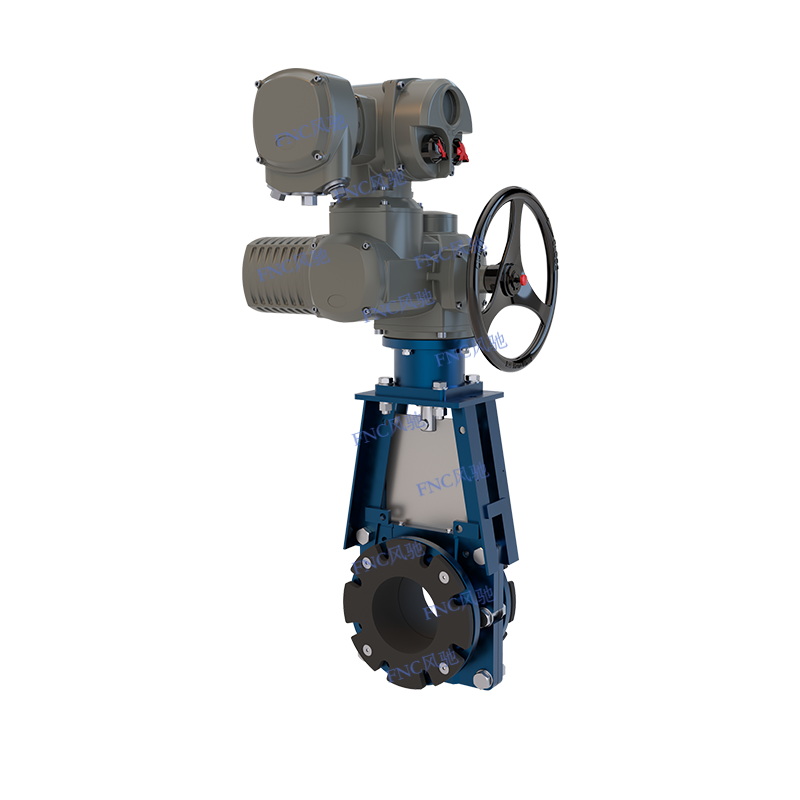

Elektrické ovládání	Elektrický typ zapnuto-vypnuto	DN300~DN150 0	≤PN40	Vysoký stupeň automatizace, práce šetřící provoz, vhodný pro aplikace s velkým průměrem a vysokým kroutícím momentem, není nutná ruční obsluha na místě
Elektrické ovládání	Elektrický modulační typ	DN100~DN1200	≤PN40	Široký regulační rozsah, vysoká přesnost ovládání, přizpůsobí se dynamickému nastavení průtoku, integrovatelný s automatizovanými systémy
Elektrické ovládání	Elektrické ovládání s ochranou proti výbuchu	DN100~DN1000	≤PN40	Kombinuje funkci dálkového ovládání s výkonem odolným proti výbuchu, vhodný do nebezpečného prostředí

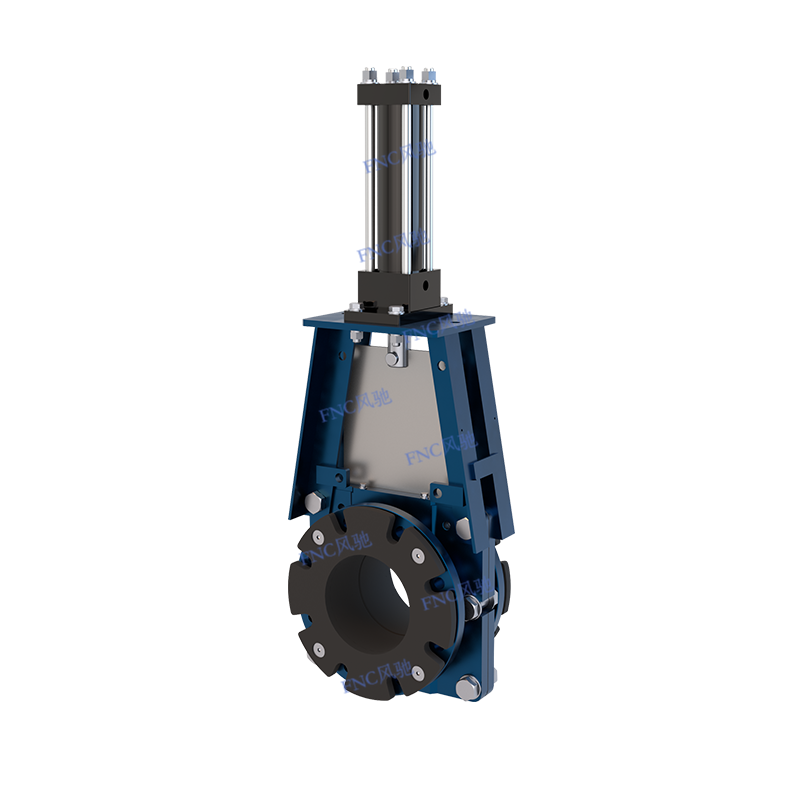

Hydraulické ovládání	Hydraulické ovládání	DN800~DN2000	PN40~PN160	Extrémně vysoký výstupní točivý moment (2~3krát vyšší než pneumatické/elektrické ovládání), silná odolnost proti nárazu, vhodné pro podmínky vysokého tlaku a kolísání vysokého tlaku
Kombinované ovládání	Kombinované ovládání ručně-pneumatické/ručně-elektrické	DN50~DN800	≤PN40	Dvojitá ochrana, zabraňuje selhání ventilu v důsledku výpadku zdroje napájení, splňuje bezpečnostní požadavky pro kritická potrubí
