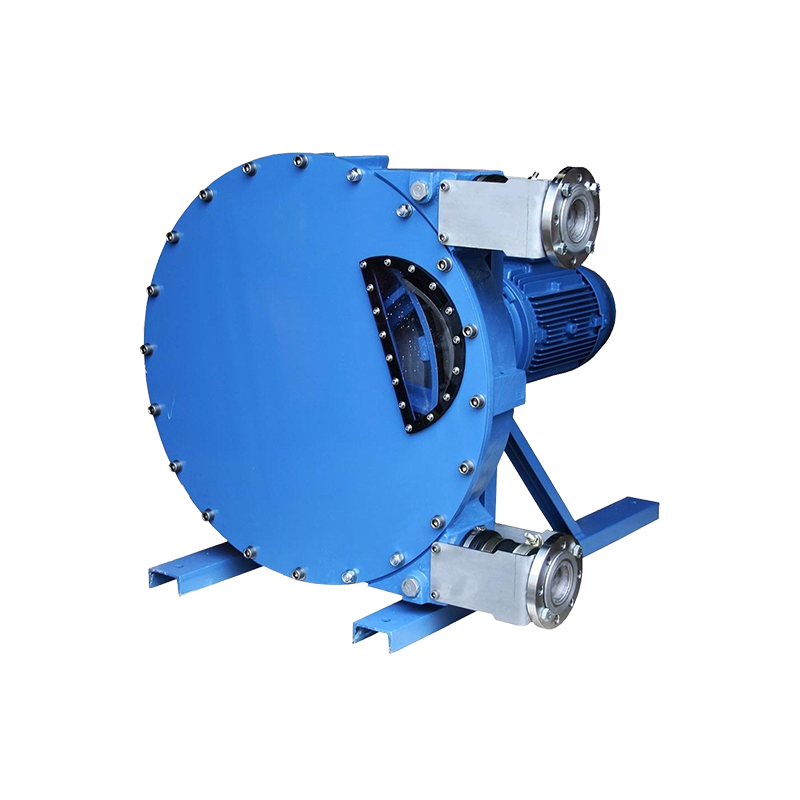

Pumpa na hadici

Údaje o výkonu

• Jmenovitý průměr: DN10~DN150
• Výška čisté vody: 9,5 metru
• Maximální výška: 160 metrů
• Průtok: 0,06-100 m³/h
• Maximální výtlačný tlak: 16 Bar
• Rychlost: 0-100 ot./min
• Třída ochrany: IP54 - IP65
• Použitelná média: Vhodné pro různá média, včetně médií obsahujících tuhá (těžební hlušina, bagrovací bahno, keramická lazura, stavební malta atd.), korozivní média (různé kyseliny, zásady, roztoky solí a některé korozivní chemické kapaliny atd.) a média obsahující vlákna (jako je buničina atd.). (Specifická použitelná média odkazují na materiál pryžové manžety.)
• Teplotní rozsah: -20℃-120℃ (specifický rozsah v závislosti na materiálu hadice)
• Průtokové charakteristiky: Nízký průtokový odpor a vynikající průtok, zajišťující efektivní transport médií.
• Životnost: Dlouhá životnost za normálních provozních podmínek, zejména životnost hadice. S vhodnými médii a standardním provozem jej lze používat po delší dobu.

Metody pohonu a typy struktur

• Způsoby pohonu: elektrický, pneumatický
• Typy struktur: Válečkový typ, typ s patkou, typ s jednou hadicí, typ s více hadicí

Použitelné scénáře: Splňuje potřeby průmyslové výroby s vysokým průtokem, jako je přeprava těžební hlušiny, přeprava struskové kaše, přeprava různých korozivních médií, velkokapacitní čištění odpadních vod atd.

Přizpůsobení je k dispozici na základě požadavků.

Vlastnosti produktu

• Úspora energie a snížení spotřeby: Hadicové čerpadlo válečkového typu minimalizuje poškození hadice a generuje výrazně méně třecího tepla, čímž prodlužuje životnost hadice až o 20 % (na základě počtu otáček). Odpovídajícím způsobem snižuje rozběhový a provozní moment a snižuje spotřebu energie.
• Silná samonasávací kapacita a vysoká hlava: Není vyžadováno žádné nasávání. Samonasávací výška dosahuje 9,5 metru a maximální výška je 160 metrů. Hadicové čerpadlo hadicového typu může dosáhnout vyššího výtlačného tlaku, až 1,6 MPa.
• Silná samonasávací kapacita a vysoká hlava: Není vyžadováno žádné nasávání. Samonasávací výška dosahuje 9. 5 metrů a maximální výška je 160 metrů.
• Přepínač vpřed/vzad jedním kliknutím: Umožňuje chod nasucho a podporuje přepínání mezi směry vpřed a vzad jedním kliknutím, což umožňuje bezpečné odstranění ucpání ze sacího nebo výtlačného potrubí.
• Široký rozsah použití: Snadno dopravuje různá média, jako jsou vysoce viskózní, nízkoviskozní, pastovitá, vysoce čistá, neutrální, korozivní média, stejně jako média obsahující plyn, pěnu nebo pevné tvrdé částice – stejně snadno jako čerpání vody.
• Bez těsnění nebo zranitelných součástí: Bez těsnění, kulových ventilů, membrán, těsnění, ponořených rotorů, statorů, pístů atd., které jsou náchylné k netěsnosti, ucpání a korozi.
• Super odolnost proti opotřebení: Speciálně navrženo pro abrazivní média. Hadice je vyrobena z pryže odolné proti opotřebení, vhodná pro dopravu abrazivních kapalin obsahujících nečistoty, jako je kal, odpadní voda a kejda.
• Spolehlivá poprodejní podpora: Konstrukce posuvné lišty usnadňuje nastavení tlaku a výměnu hadice. Díky snadné výměně hadice a jednoduché údržbě zajišťuje krátké prostoje a úsporu nákladů.

Strukturální vlastnosti

• Lehká konstrukce: Výrazně snižuje vlastní hmotnost těla čerpadla a optimalizuje celkové rozložení hmotnosti zařízení.
• Efektivní odvod tepla: Kinetická energie generovaná rotací rotoru čerpadla pohání vzduch v dutině čerpadla k vytvoření cirkulačního proudění, urychluje odvod tepla z dutiny čerpadla a účinně snižuje teplotu těla čerpadla během provozu, čímž pomáhá prodloužit celkovou životnost čerpadla.
• Ochrana hadice: Podle různých bodů namáhání hadice při zmáčknutí se může vyhloubený design značně rozptýlit a snížit namáhání hadicí, což dále prodlužuje životnost hadice.

Materiály

• Materiál těla ventilu: DN15~200 (uhlíková ocel, tvárná litina, hliníková slitina, nerezová ocel – proces odlévání) / DN250~2000 (45# ocel, nerezová ocel – proces svařování)
• Materiál pouzdra ventilu: přírodní kaučuk (NR), ethylen propylen dienový monomer (EPDM), neoprén (CR), nitrilový kaučuk (NBR), butylový kaučuk (IIR), fluorkaučuk (FKM/Viton), Hypalon (chlorsulfonovaný polyetylenový kaučuk) atd.
• Speciální konfigurace: Přizpůsobitelné podle požadavků uživatele (včetně průměru, sací výšky, hlavy, tlaku, materiálů, směru vstupu/výstupu a typu motoru – jako je motor s frekvenčním měničem/motor s vysokou třídou ochrany/motor odolný proti výbuchu/tvrzený reduktor)

Přizpůsobení je k dispozici na základě požadavků.

Klasifikace typu pohonu hadicového čerpadla

Typová klasifikace konstrukce hadicového čerpadla
