Údaje o výkonu

• Jmenovitý průměr: DN15 ~ DN2000
• Jmenovitý tlak: PN6~PN40 (liší se podle velikosti, typu připojení a způsobu ovládání)
• Třída úniku: Třída V
• Použitelná média: Pro standardní pryžové návleky: minerální kaše, bláto, papírová drť atd. Pro další volitelné pryžové manžety: Odpovídající výstelkové materiály jsou vybírány na základě charakteristik média (jako je teplota, tlak, velikost částic, korozivnost atd.).
• Rozsah teplot: Pro standardní pryžové manžety: ≤ 80°C. Pro další volitelné pryžové manžety: Up to 160°C
• Průtoková charakteristika: Plný průměr, neomezený průtok

Způsoby připojení a ovládání

• Typ připojení:  Typ s přírubou

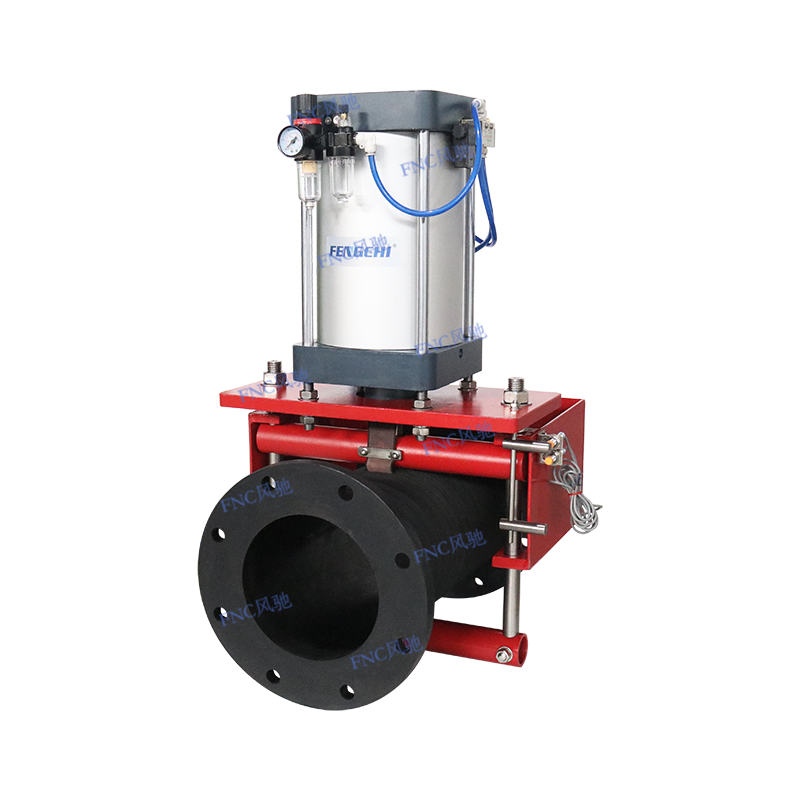

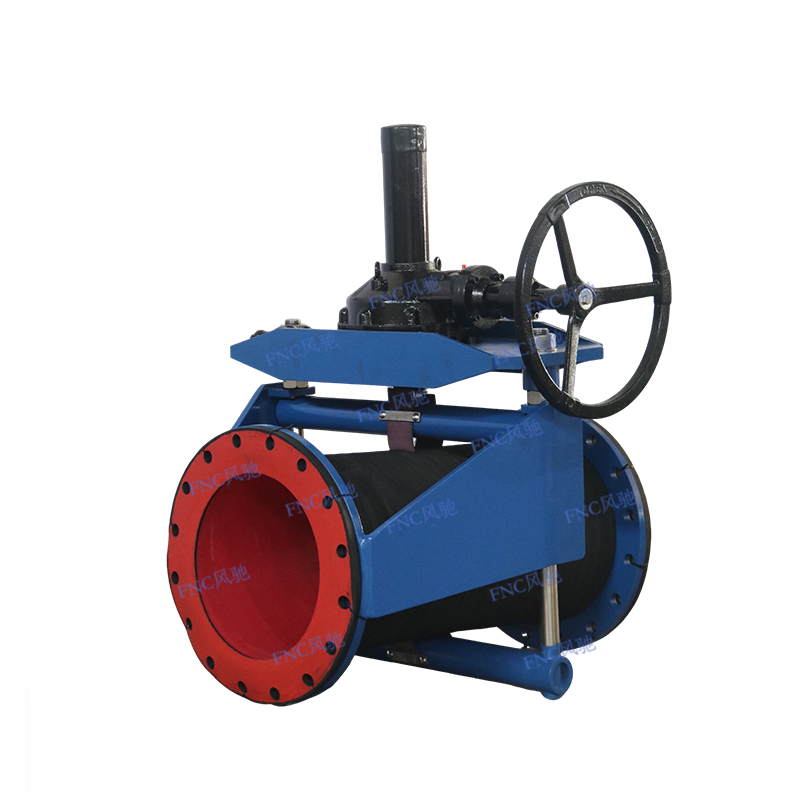

• Způsob ovládání: manuální, šnekový převod, pneumatický (jednočinný, dvojčinný), elektrický (typ zapnuto-vypnuto, modulační typ), hydraulický, pneumatický modulační (s polohovadlem)

Použitelné scénáře: Těžba, čištění odpadních vod, chemické kontrolní procesy, elektrárny

Přizpůsobení je k dispozici na základě požadavků.

Vlastnosti produktu

• Konstrukce s plným otvorem - žádné omezení průtoku;
• Středové uzavření - prodlužuje životnost pouzdra;
• Pouze pouzdro je v kontaktu s médiem - existuje pouze jeden opotřebitelný díl;
• Samočistící funkce - žádné zaseknutí;
• Více možností materiálu pouzdra - splňují požadavky různých médií;
• Robustní provedení – prodlužuje interval mezi údržbovými službami;
• Pryžové pouzdro, "jádrová součást" škrticího ventilu, je součástí ventilu, která přichází do styku s procesním médiem;
• Přizpůsobený design pouzdra: nejvhodnější struktura pouzdra je vybrána podle podmínek aplikace zákazníka;
• Když ventil dosáhne konce své životnosti, lze po výměně pouzdra získat "téměř nový" škrticí ventil.

Strukturální vlastnosti

• Plně otevřené: Elastické pouzdro škrticího ventilu s plným otvorem nemá žádné mezery ani slepé rohy;
• Proces zavírání: Středové zavírání – tato funkce zabraňuje turbulencím a opotřebení uvnitř pouzdra. Pouzdro tvoří hladkou uzavřenou Venturiho trubici a dosahuje samočištění při každé operaci;
• Plně zavřeno: Škrticí ventil zajišťuje obousměrné uzavření s nulovým únikem při úplném zavření, přičemž využívá přirozeně bezpečný design, který nevyžaduje žádnou údržbu těsnění.

Materiály

• Materiál těla ventilu: uhlíková ocel, Tvárná litina, SS304 nebo jiné
• Materiál pouzdra: NR, EPDM, NBR atd.
• Materiál dříku ventilu: SS304
• Materiál spojovacího materiálu: SS201, 304, 316

Přizpůsobení je k dispozici na základě požadavků.

Škrticí ventil Tabulka pro výběr typu připojení （ Pouze pro referenci)

Škrticí ventil Actuation Method Selection Table（ Pouze pro referenci)
